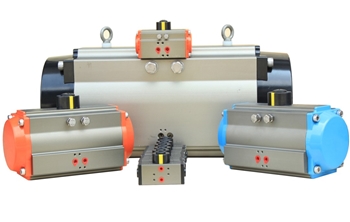

氣動執行器

概述

CF型系列氣動執行器是將壓縮空氣為動力，通過活塞齒條、齒輪的機械傳動，以角行程輸出扭距的氣動執行器，產品外型小、重量輕、使用壽命長性能高。是目前一種新型的氣動執行器產品。分為雙作用和單作用（彈簧復位）。適用于角行程控制閥（球閥、蝶閥類）的開關和調節。也可用于其它需要回轉的場合。

CF型系列氣動執行器 特點及參數

1、齒輪齒條雙活塞對稱結構設計，動作快速平穩，精度高，輸出功率大，通過簡單的改變活塞裝配位置可得到反方向旋轉。
2、擠壓的優質鋁合金缸體，經精密加工的內孔和外部表面進行硬質陽極氧化處理（特殊情況下陽極氧化+特氟隆涂層），使用壽命更長，摩擦系數低。
3、一體式設計，所有的雙作用和單作用執行器型號，都具有相同的缸體和端蓋，很方便通過加裝彈簧或拆除彈簧來改變作用方式。
4、組合式預符荷安全彈簧組，不論在裝配過程或使用現場中，都能方便而安全的安裝或增減彈簧數量。
5、外部側面兩個單獨調節螺釘對于已安裝在閥門上的執行器更是精確方便，調節閥開和閥關位置，如需全行程調節時則另外在兩個端蓋處配置較長調節螺釘。
6、多功能位置指示器，現場可視化指示，符合VID/VIE3845、NAMUR標準槽，能安裝并輸出所有附件，如限位開關盒、電氣定位器、位置傳感器（倍加福、圖爾克）。
7、氣源接口符合NRMAR標準，可直接安裝NUMAR標準電磁閥。
8、齒條背面的復合材料軸瓦和活塞導向環以及輸出軸的軸承等為防止金屬對金屬的摩擦，并且增加潤滑,使其低摩擦、長壽命。
9、所有的緊固件均采用不銹鋼材料，長期抗腐蝕。
10、連接部分符合全新國際標準規范ISO5211，DIN3337（F03-F25）使產安裝具有互換性、通用性。

CF型系列氣動執行器 產品結構

型號	最大 氣源壓力	旋轉角度	操作溫度（℃）	行程調節 每1°圈數	氣缸直徑 Φ（mm）	氣缸容量（L） 開向    關向	開關時間（秒）（A） 開向    關向	重量（ kg）（B） 每臺    每根彈簧
CF050D/S	干燥或潤滑的潔凈壓縮空氣 8 bar	90°± 4° 或全行程 0°-90°	ST（標準） 丁晴橡膠O型圈-20—+80 HT（高溫） 氟橡膠O型圈 -15—+150 LT（低溫） 硅橡膠O型圈-40—+80	1/6	50	0.1     0.2	D 0.2     D 0.3	D 1.1	-----
							S 0.3     S 0.3	S 1.2	0.01
CF063D/S				1/6	63	0.2     0.3	D 0.3     D 0.3	D 1.6	-----
							S 0.3     S 0.4	S 1.8	0.02
CF075D/S				1/5	75	0.3     0.5	D 0.3     D 0.4	D 2.8	-----
							S 0.4     S 0.5	S 3.2	0.03
CF088D/S				1/5	88	0.5     0.8	D 0.4     D 0.5	D 4.0	-----
							S 0.5     S 0.6	S 4.7	0.06
CF100D/S				1/5	100	0.7     1.1	D 0.5     D 0.6	D 5.9	-----
							S 0.7     S 0.9	S 6.7	0.07
CF115D/S				1/5	115	1.2     1.8	D 0.7     D 0.8	D 8.5	-----
							S 0.9     S 1.1	S 10.0	0.13
CF125D/S				1/4	125	1.5     2.3	D 0.9     D 1.1	D 10.7	-----
							S 1.2     S 1.4	S 12.5	0.16
CF145D/S				1/4	145	2.4     3.8	D 1.2     D 1.4	D 15.5	-----
							S 1.5     S 1.8	S 18.3	0.25
CF160D/S				1/4	160	3.1     4.9	D 1.5     D 1.7	D 19.5	-----
							S 1.8     S 2.1	S 23.3	0.36
CF180D/S				1/4	180	4.3     6.9	D 2.0     D 2.2	D 26.7	-----
							S 2.4     S 2.8	S 32.8	0.50
CF200D/S				1/4	200	5.9     9.5	D 2.7     D 3.2	D 35.6	-----
							S 3.5     S 4.0	S 43.6	0.62
CF240D/S				1/4	240	10.0    15.2	D 3.5     D 4.0	D 58.2	-----
							S 4.1     S 4.6	S 71.0	1.12
CF265D/S				1/4	265	14.5    21.4	D 4.0     D 4.5	D 78.8	-----
							S 4.5     S 5.0	S 96.5	1.56
CF330D/S				1/4	330	25.0    40.0	D 6.0     D 7.0	D 130.0	-----
							S 7.5     S 8.5	S 163.0	2.95
