概述

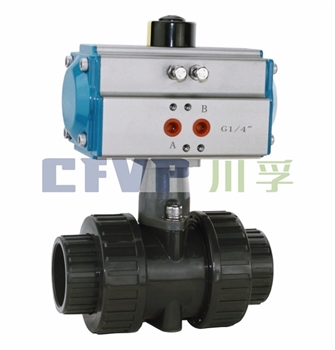

本公司生產的PVC/PP氣動球閥是由氣動活塞式執行器及塑料球閥組成。適用于帶腐蝕性介質的輸送過程的截流。重量輕、耐腐蝕性強，故UPVC氣動球閥被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。
其主要特點如下：
主要技術參數
閥體
|
閥體形式 |
直通式 |
|
公稱通徑 |
DN15～150mm |
|
公稱壓力 |
PN1.0、1.6 MPa |
|
連接形式 |
法蘭、螺紋、由令 |
|
適用介質 |
UPVC及PPR兼容的食品工業化學溶劑 |
執行機構
|
執行器型號 |
GT、SR、ST、AT系列單(雙)作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-20～+90℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
PVC/PP氣動球閥 主要零件材料
|
閥體 |
UPVC、CPVC、PPR |
|
閥座 |
PTFE |
|
閥芯 |
UPVC、CPVC、PPR |
|
閥桿 |
UPVC、CPVC、PPR |
主要外形及連接尺寸
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
G |
1/2 |
3/4 |
1" |
1-1/4 |
1-1/2 |
2" |
2-1/2 |
3" |
4" |
|
L |
112 |
132 |
144 |
165 |
171 |
200 |
273 |
303 |
326 |
|
L1 |
164 |
182 |
210 |
233 |
247 |
291 |
371 |
414 |
492 |
|
H |
根據實際配置氣動執行器而定 |
||||||||
|
L0 |
根據實際配置氣動執行器而定 |
||||||||
注：以上參數為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據
型號編制
CF T Q DN F 10 S A/D Q
川孚 調節型 氣動 口徑 連接方式 公稱壓力 閥體材質 作用方式（電壓、作用方式） 球閥
