概述

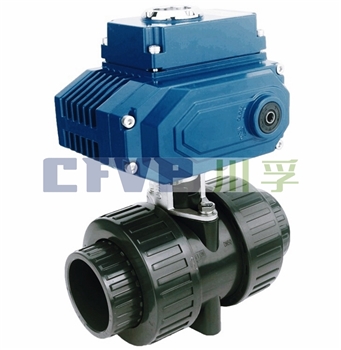

PVC/PP電動球閥具有結構緊湊、外觀精美、體小量輕、智能控制、性能可靠、品質優良、使用方便等諸多特點，廣泛適用于冶金、石油、化工、電力、制藥、造紙、能源、水處理、船舶、紡織、食品加工、樓宇自動化等領域。
工作溫度: -5℃ 至 +95℃
流體范圍: 硫酸、鹽酸、酸堿性等液體和與聚氯乙烯相匹配的各種流體
連接方式: 內螺紋，焊接，雙由令，法蘭等

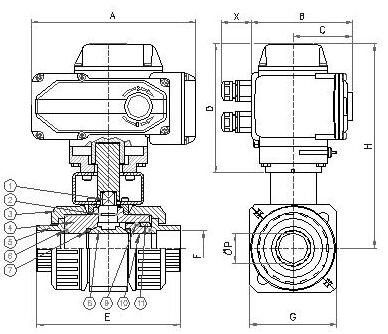

PVC/PP電動球閥 閥門材料
|
1) 軸 |
聚氯乙烯/聚丙烯 PVC/PP |
|
2) O環 |
三元乙丙橡膠 EPDM |
|
3) 環型螺母 |
聚氯乙烯/聚丙烯 PVC/PP |
|
4) 閥體 |
聚氯乙烯/聚丙烯 PVC/PP |
|
5) 端口 |
聚氯乙烯/聚丙烯 PVC/PP |
|
6) O環 |
三元乙丙橡膠 EPDM |
|
7) 球體密封 |
聚四氟乙烯 P.T.F.E. |
|
8) 球體 |
聚氯乙烯/聚丙烯 PVC/PP |
|
9) O環 |
三元乙丙橡膠 EPDM |
|
10) 球體密封支架 |
聚氯乙烯/聚丙烯 PVC/PP |
|
11) 環 Ring |
聚氯乙烯/聚丙烯 PVC/PP |
尺寸表
|
DN |
mm. |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
內螺紋尺寸 |
mm. |
3/8" |
1/2" |
3/4" |
1" |
1"1/4 |
1"1/2 |
2" |
2"1/2 |
|
焊接管 |
mm. |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
75 |
|
通徑 |
mm. |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
A |
mm. |
207,5 |
207,5 |
207,5 |
207,5 |
207,5 |
207,5 |
207,5 |
207,5 |
|
B |
mm. |
122,5 |
122,5 |
122,5 |
122,5 |
122,5 |
122,5 |
122,5 |
122,5 |
|
C |
mm. |
68 |
68 |
68 |
68 |
68 |
68 |
68 |
68 |
|
D |
mm. |
163,5 |
163,5 |
163,5 |
163,5 |
163,5 |
163,5 |
163,5 |
163,5 |
|
X |
mm. |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
|
E |
mm. |
103 |
112 |
122 |
130 |
152 |
157 |
187 |
236 |
|
E |
mm. |
103 |
103 |
115 |
127 |
145 |
164 |
199 |
235 |
|
G |
mm. |
63 |
63 |
73 |
90 |
104 |
112 |
135 |
154 |
|
H |
mm. |
225,5 |
225,5 |
230,5 |
239 |
246 |
250 |
271,5 |
322,5 |
|
T. of cycle 50/60 Hz |
s. |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
|
重量 |
Kg. |
5,6 |
5,7 |
5,8 |
6 |
6,3 |
6,5 |
7,3 |
7,8 |
注：以上參數為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據
型號編制
CF T D DN F 10 S A/D Q
川孚 調節型 電動 口徑 連接方式 公稱壓力 閥體材質 作用方式（電壓、作用方式） 球閥
