概述
適用場合

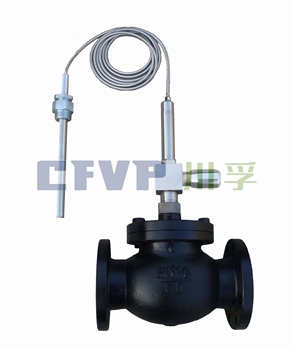

ZZWP自力式溫度調節閥無需外界能源便可自動進行溫度控制，廣泛應用于生活熱水供應、供暖、空調等熱交換場合及化工、紡織、印染、制藥等生產過程，適用介質可為蒸汽、高溫水、熱油、冷卻水、冷凍水等。
工作原理
我公司生產的自力式溫度調節閥按用途分為以下幾種：加熱用溫控閥；冷卻用溫控閥；合流溫度調節閥；分流溫度調節閥。不同用途的自力式溫度調節閥的工作原理大體相同，都是利用感溫流體受熱膨脹、遇冷收縮及液體不可壓縮的原理進行調節。下面以加熱用兩通閥為例，結合工作原理示意圖說明其工作過程：將溫度傳感器插入需要控制溫度的介質中，當介質溫度升高時，感溫液體膨脹，作用力克服了彈簧阻力，推動閥瓣向下運動，閥門趨于關閉，從而減少了熱媒介質的流量；反之，當介質溫度低于設定溫度時，感溫液體收縮，復位彈簧推動閥瓣開啟，增加熱媒介質流量，使被調節介質溫度趨于升高。循環往復，從而使被控介質的溫度值始終保持在設定溫度值允許的范圍內。
產品特點
無需電或壓縮空氣等外界能源，安全可靠；
感溫液體膨脹均勻，比例式調節控制；
可控介質種類多，可應用于多種控制場合；
控制精度高，工作穩定，有效節約能源；
平衡式閥體設計，使閥能在更大壓差下工作；
線性或等百分流量特性；
溫度設定操作簡單，方便用戶調節；
溫控范圍
|
用于生活熱水供應 |
30-80℃ |
|
用于采暖、中央空調供暖 |
40-90℃ |
|
用于除氧器等生產工藝過程 |
80-110℃ |
|
用于其它特殊用途 |
120-180℃ |

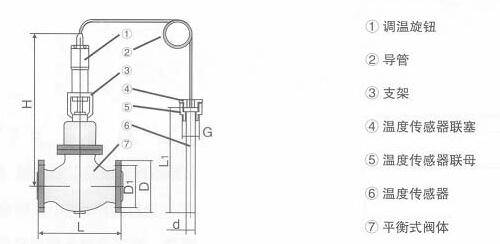

外形尺寸
|
DN(mm) |
KV值 |
D(mm) |
D1(mm) |
螺栓孔 |
L(mm) |
D(mm) |
L1(mm) |
H(mm) |
G(in) |
導管長m |
|
32 |
11 |
135 |
100 |
4-Φ18 |
180 |
25 |
430 |
380 |
1-1/4 |
3 |
|
40 |
15 |
145 |
110 |
4-Φ18 |
200 |
25 |
430 |
410 |
1-1/4 |
3 |
|
50 |
19 |
160 |
125 |
4-Φ18 |
230 |
25 |
430 |
450 |
1-1/4 |
3 |
|
65 |
31 |
180 |
145 |
4-Φ18 |
290 |
25 |
430 |
490 |
1-1/4 |
3 |
|
80 |
52 |
195 |
160 |
8-Φ18 |
310 |
25 |
430 |
530 |
1-1/4 |
3 |
|
100 |
78 |
215 |
180 |
8-Φ18 |
350 |
25 |
430 |
560 |
1-1/4 |
3 |
|
125 |
122 |
245 |
210 |
8-Φ18 |
395 |
25 |
550 |
600 |
1-1/4 |
4 |
|
150 |
190 |
280 |
240 |
8-Φ23 |
470 |
25 |
550 |
640 |
1-1/4 |
4 |
|
200 |
300 |
335 |
295 |
12-Φ23 |
600 |
25 |
550 |
690 |
1-1/4 |
4 |
|
250 |
450 |
400 |
355 |
12-Φ23 |
630 |
25 |
550 |
720 |
1-1/4 |
4 |
注：1、D、D1及螺栓孔尺寸為PN16法蘭接口尺寸。2、如用戶需要PN25的產品或口徑為DN15、DN20、DN300的產品，請向我公司查詢。3、閥體材質：普通鑄鐵、球墨鑄鐵、鑄鋼。
型號說明
ZZW P 16 B 1 P
自力式溫 單座為P 公稱壓力 B為升溫時閥關 溫度調節范圍 閥材質
度調節閥 套筒為M 用于加熱調節 1為0-70度 P為304不銹鋼
K為升溫時閥開 2為50-120度 C為鑄鋼
用于冷卻調節 3為100-170度 T為鑄鐵
4為150-220度
5為200-270度
