概述

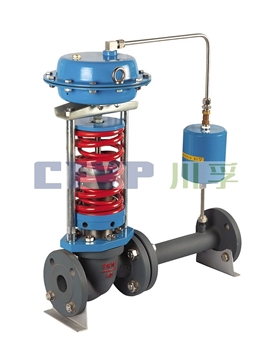

ZZYP型自力式壓力調節閥，無需任何外加能源，利用被調節介質自身能量而實現自動調節的執行器產品。該產品最大特點，能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。采用快開流量特性，動作靈敏、密封性能好，因而它廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中各種氣體、流體、蒸汽介質減壓、穩壓（用于閥后調節），或泄壓、持壓（用于閥前調節）的自動控制。附設冷凝器可在≤280℃溫度下使用。（高壓型亦可訂制）
主要技術參數及性能指標
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數KV |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
|
額定行程 |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
|||||
|
公稱壓力PN（MPa） |
1.6、 4.0、 6.4（高壓型）、16.0（高壓型）、32.0（高壓型） |
|||||||||||||
|
壓力調節范圍（KPa） |
15~50 40~80 60~100 80~40 120~180 160~220 200~260 240~300 280~350 330~400 380~450 430~500 480~560 540~620 600~700 680~800 780~900 880~1000 600~1500 1000~2500... |
|||||||||||||
|
流量特性 |
快開 |
|||||||||||||
|
調節精度（％） |
±5 |
|||||||||||||
|
使用介質 |
熱水、蒸汽、天然氣、壓縮空氣等各種氣體及低粘度介質 |
|||||||||||||
|
使用溫度℃ |
-20~80 -20~280 |
|||||||||||||
|
允許 泄漏量 |
硬密封 |
單座：≤10-4閥額定容量（Ⅳ級）；雙座、套筒：≤5X10-3閥額定容量（Ⅱ級） |
||||||||||||
|
軟密封 |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
11.60 |
||||
|
減壓比 |
最 大 |
10 |
||||||||||||
|
最 小 |
1.25 |
|||||||||||||

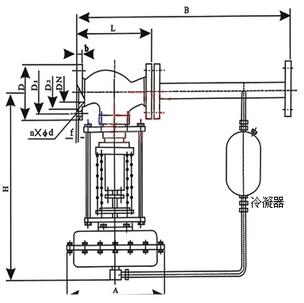

外形尺寸與質量
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
法蘭接管尺寸B |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
2200 |
||||||
|
法蘭端面距L（mm） |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
||
|
壓力調節 范圍KPa |
14-400 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
940 |
1000 |
|||
|
A |
580 |
308 |
|||||||||||||
|
130-300 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
900 |
950 |
||||
|
A |
230 |
||||||||||||||
|
280-500 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
890 |
940 |
||||
|
A |
176 |
194 |
280 |
||||||||||||
|
480-1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
880 |
930 |
|||||
|
A |
176 |
194 |
280 |
||||||||||||
|
600-1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|||||
|
A |
85 |
96 |
|||||||||||||
|
1000-2500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|||||
|
A |
85 |
96 |
|||||||||||||
|
質量Kg |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
200 |
250 |
||||
|
導壓管接管螺紋 |
M16X1.5 |
||||||||||||||
主要零件材料
|
零 件 名 稱 |
材 料 |
|
閥 體 |
WCB、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti |
|
閥 芯 |
1Cr18Ni9Ti ZGCr18Ni12Mo2Ti |
|
閥 座 |
1Cr18Ni9Ti ZGCr18Ni12Mo2Ti |
|
閥 桿 |
1Cr18Ni9Ti ZGCr18Ni12Mo2Ti |
|
橡 膠 膜 片 |
丁晴、乙丙、氟、耐油橡膠 |
|
膜 蓋 |
A3、A4鋼涂四氟乙烯 |
|
填 料 |
聚四氟乙烯、柔性石墨 |
訂貨需知
訂貨時請?zhí)顚憽兑?guī)格書》或詳細注明以下內容（高壓型亦可訂制）
1、產品型號 2、公稱通徑 3、公稱壓力 4、額定流量系數 5、閥前壓力 6、閥后壓力 7、閥體、閥芯材質 8、使用介質及溫度 9、控制方式
型號編制說明
ZZY P 16 B 15~50 P
自力式壓 P為單座 公稱壓力 B為閥后壓力控制 壓力調節范圍 閥體材質
力調節閥 M為套筒 K為閥前壓力控制 （見技術參數表） P為不銹鋼304
C為鑄鋼
